SystemenOsso

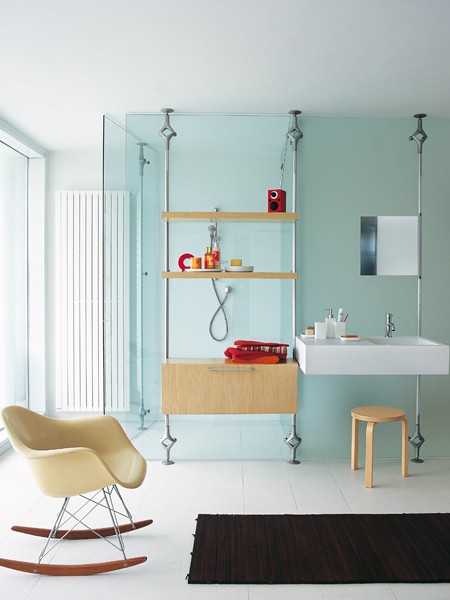

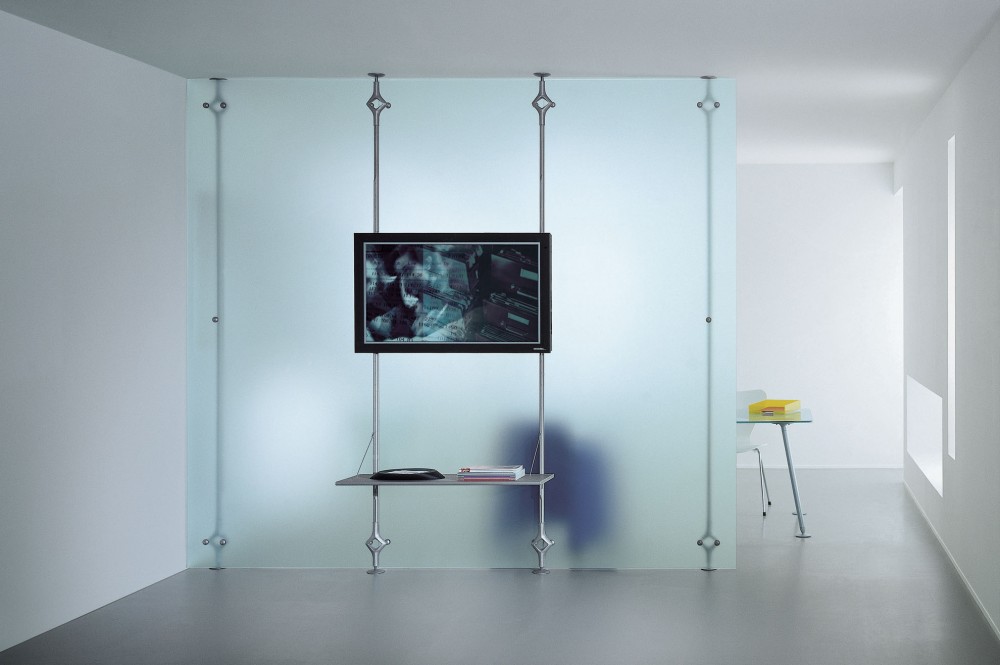

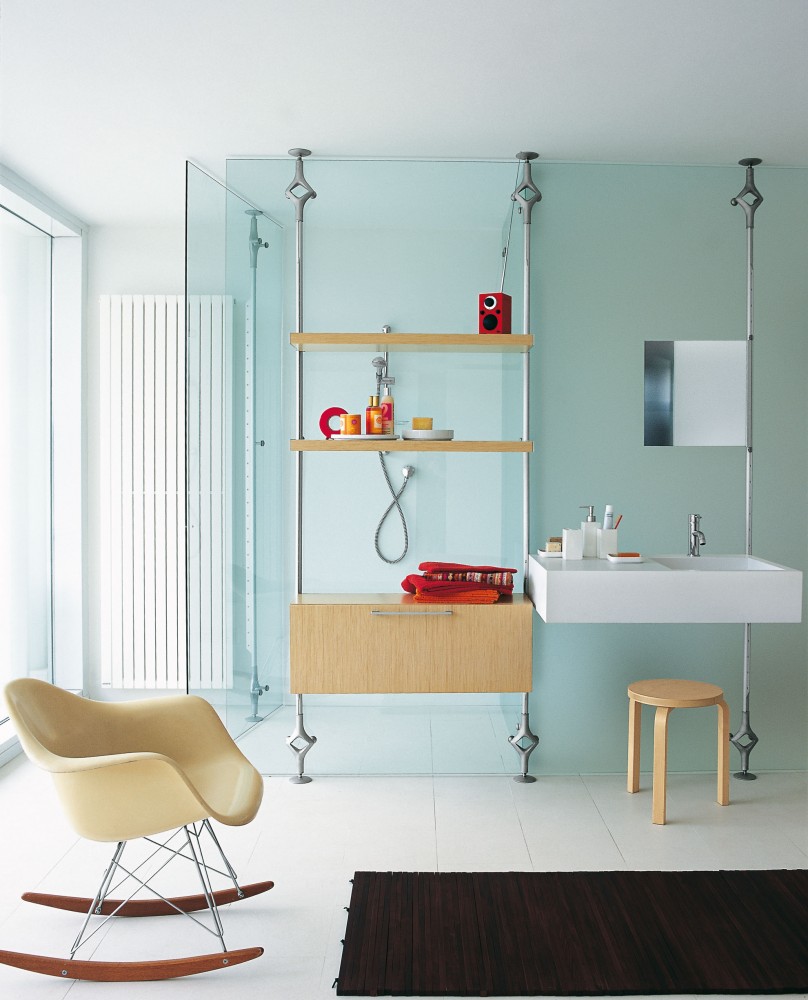

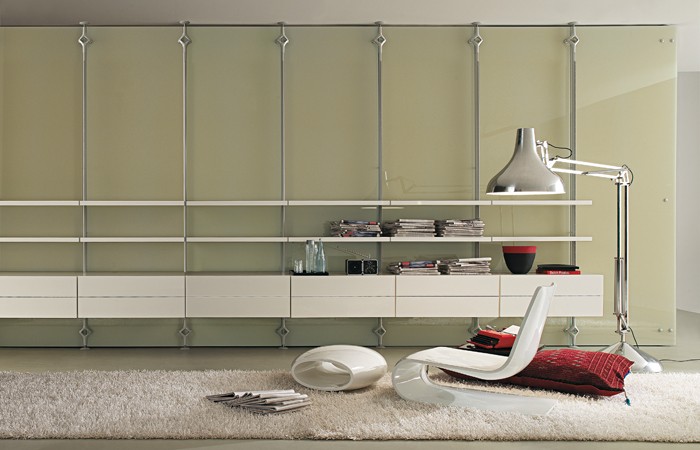

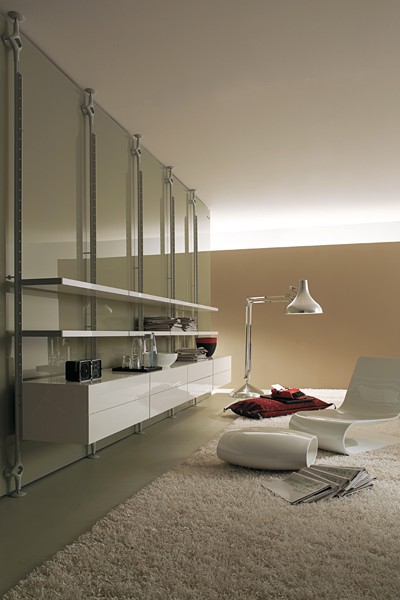

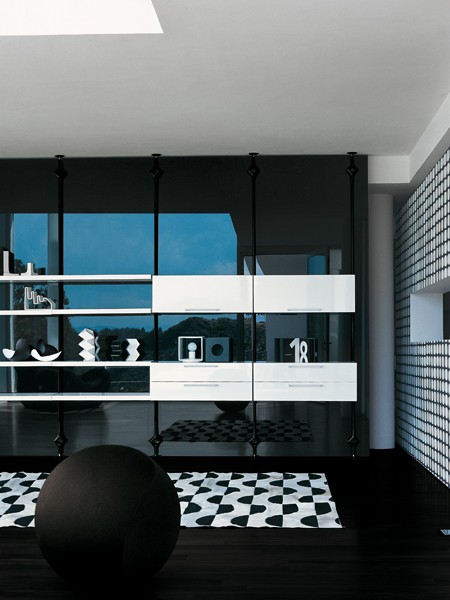

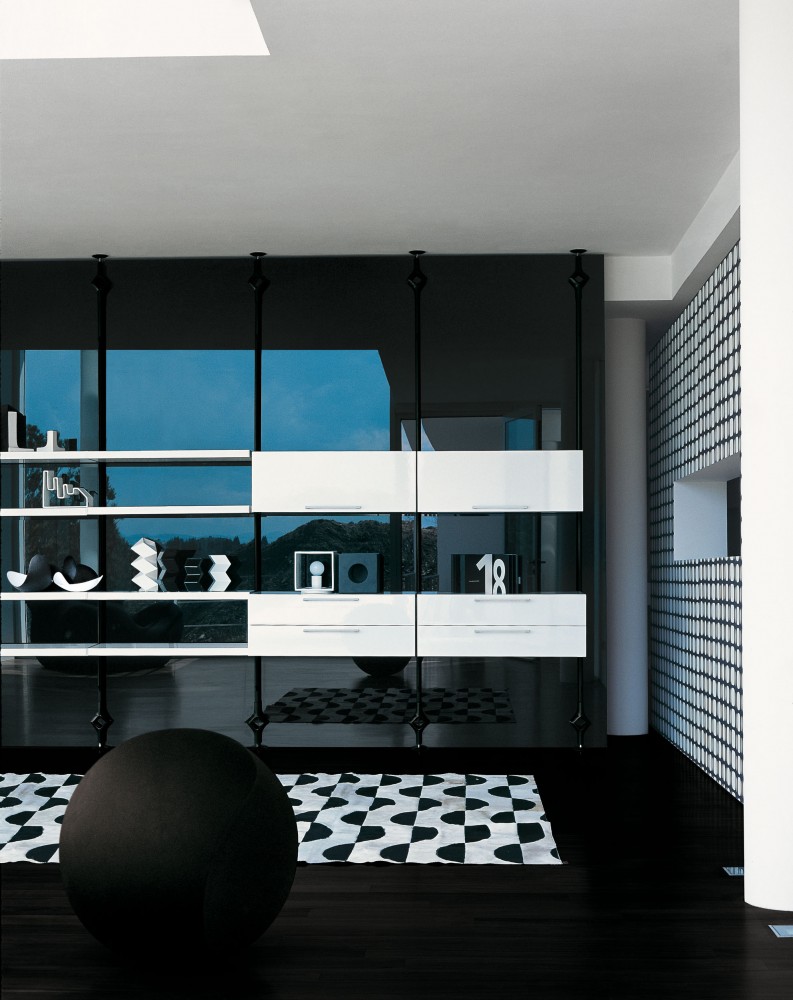

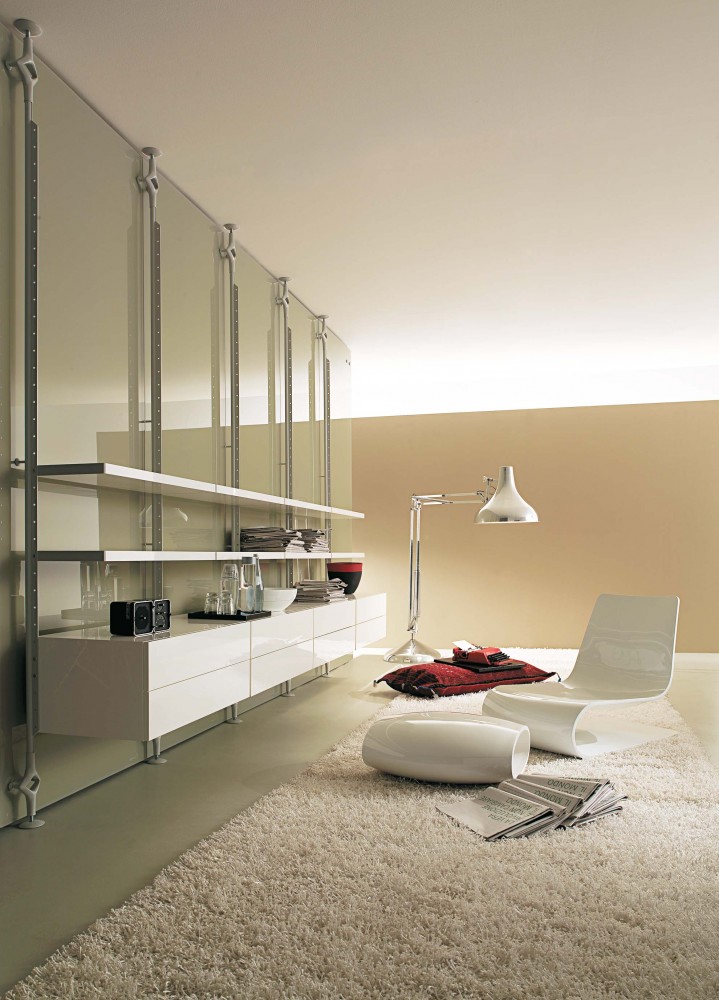

Osso is een wandsysteem met als basis een aluminium staander die wordt geklemd tussen vloer en plafond. Aan de gegoten aluminium schenkelvormige elementen die aan de onder en bovenzijde van de staander zijn opgenomen bevinden zich in totaal vier montage punten. Aan deze punten worden de hardglazen panelen gemonteerd. Doordat de glazen panelen niet rondom zijn omgeven door een profiel heeft Osso een zeer minimalistische uitstraling. Het spreekt voor zich dat er vanwege deze constructie "open" naden zijn tussen de panelen en bij de bouwkundige aansluitingen.

De maximale paneelhoogte is 318 cm. De maximale breedte van een paneel is 120 cm. wij adviseren echter om zoveel mogelijk met hartafstanden tussen de staanders van 90 cm. te werken. Wanneer er kasten en legborden aan de wand dienen te worden gemonteerd is deze hartafstand zelf essentieel want de maatvoering van de accessoires is er op gebaseerd.

Naast de naturel geanodiseerde uitvoering zijn de staanders leverbaar in de volgende lakkleuren: wit, zwart, zand, licht en donker brons, grijs en chroom. De glaspanelen zijn leverbaar in: helder, licht bruin en licht grijs helder of gezuuretst / geheel of deels gezandstraald / gelakt in wit, zwart, ivoor, zand, aubergine, taupe en lever.

Osso is leverbaar als:

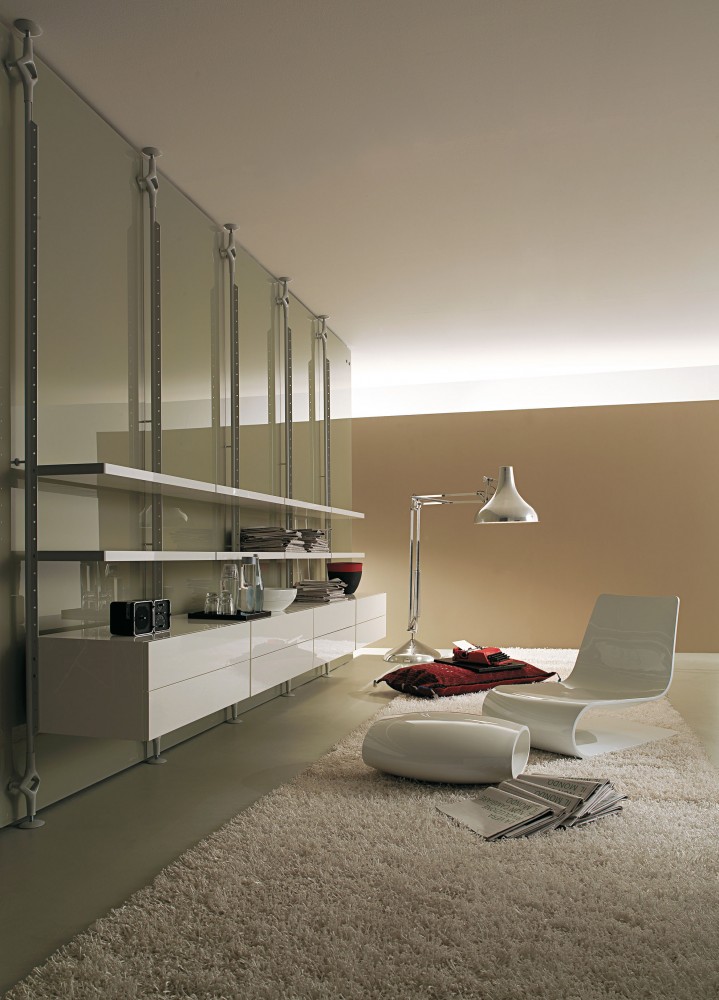

• wandkast met legborden en kasten

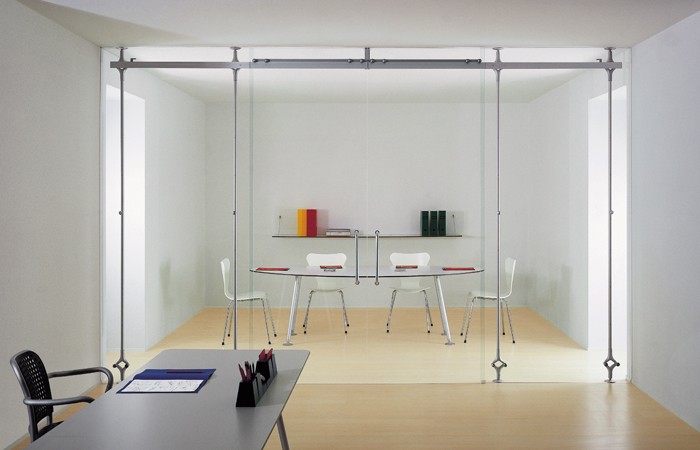

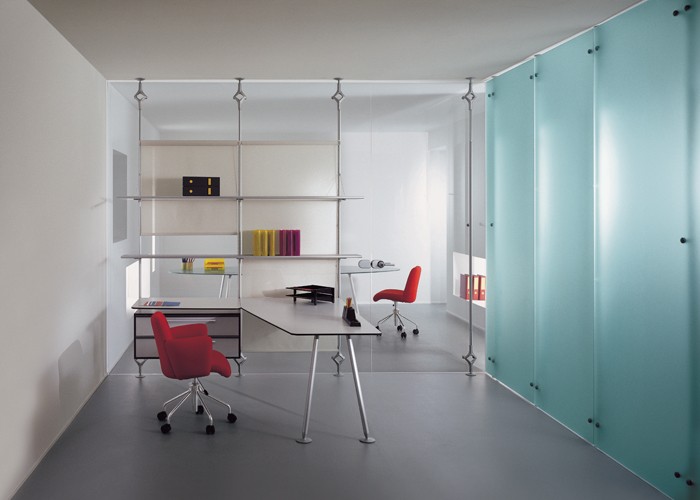

• glaswand met of zonder deuren
• vrijstaande glaswand met of zonder schuifdeuren
• receptiebalie met of zonder loketfunctie
• taatsdeur en schuifdeur de deuren kunnen ook bouwkundig worden toegepast

Osso technische details
Osso staanders en glaspanelen hebben een gezamenlijke diepte van 100mm.
De standaard breedte tussen de staanders is 900mm. De begin- en einpanelen hebben een breedte van 1050mm tot 1200mm. Van de hartafstand van 900mm. tussen de staanders kan worden afgeweken behalve als bij toepassing van kasten en accessoires uit het Osso programma. Deze zijn namelijk gebaseerd op een tussenmaat van 900mm.
N.B. op deze pagina's treft u maar een paar principe details aan van het Osso systeem. Een volledig overzicht van alle details met toelichting treft u aan in de technische brochure.
Osso technische details
Detail staander op eindpaneel
Een Osso staander op een eindpaneel is volledig op het glas gemonteerd. In het midden van de staander is een extra montagepunt. De staander is ca. 150mm. vanuit de zijkant van het glas geplaatst.




Detail staander op tussenpaneel
Bij de tussenpanelen koppelt de staander als het ware twee panelen. Naast de 4 montagepunten aan onder- en bovenzijde zijn er aan de staander ook nog geleidingsnokjes geplaatst.
N.B. op deze pagina's treft u maar een paar principe details aan van het Osso systeem. Een volledig overzicht van alle details met toelichting treft u aan in de technische brochure.

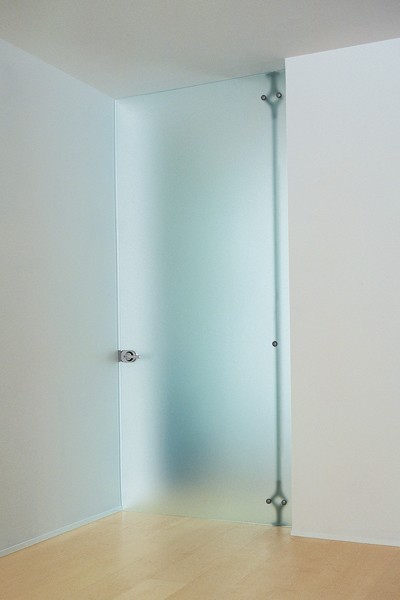

Osso technische details Taatsdeur
De deurstaander is volledig op het glas gemonteerd en draait om zijn as. De deur draait open naar de staander zijde. Het is door toepassing van een vloerpot mogelijk om de deur 180º naar twee kanten te laten draaien. De vloerinbouwdiepte is 55mm. N.B. niet zonder meer toepasbaar met in combinatie met vloerverwarming.
N.B. op deze pagina's treft u maar een paar principe details aan van het Osso systeem. Een volledig overzicht van alle details met toelichting treft u aan in de technische brochure.

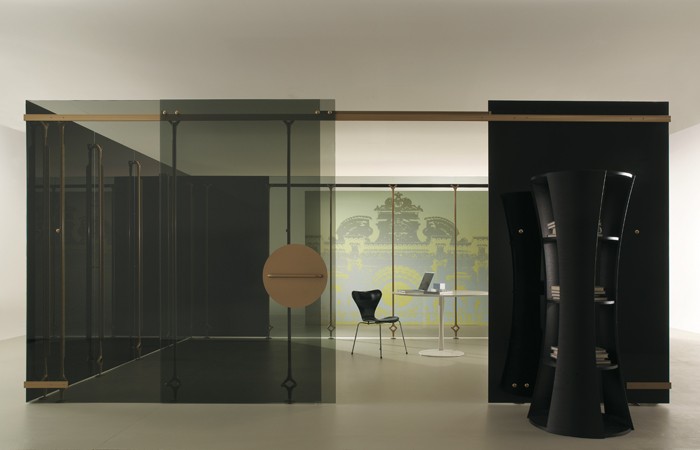

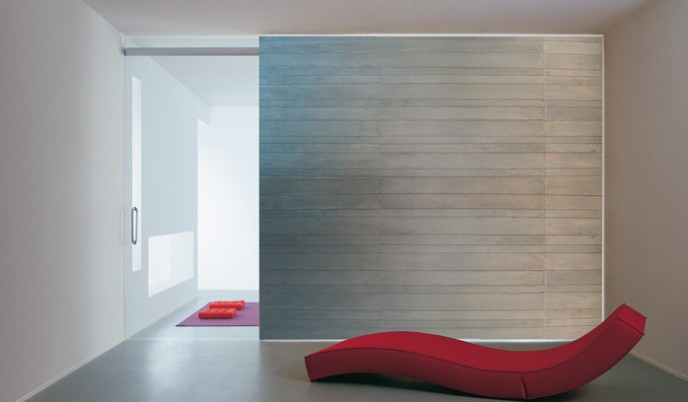

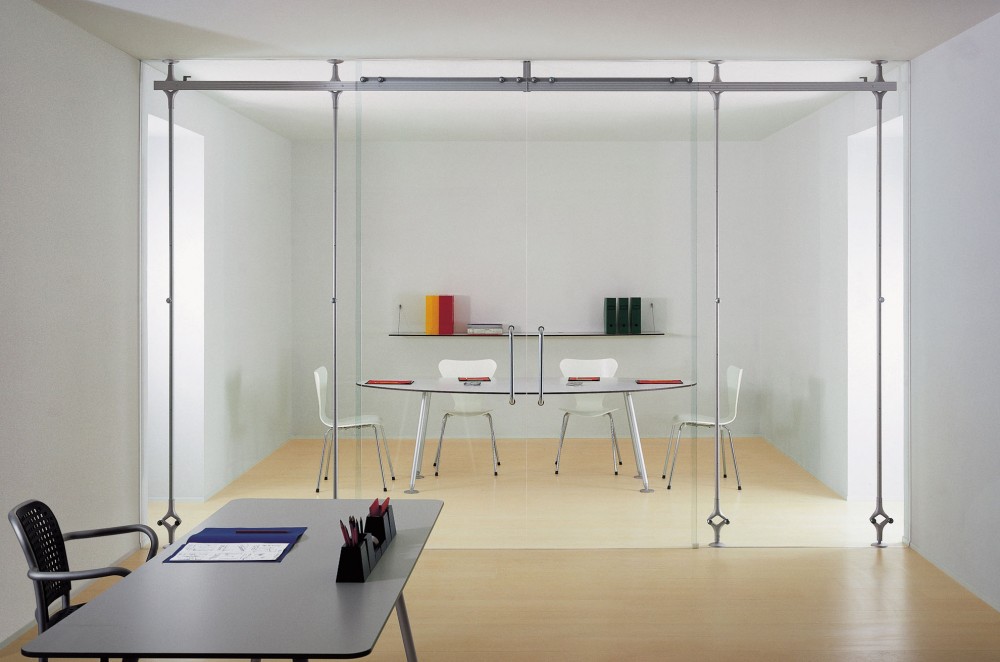

Osso technische details Schuifdeuren
De schuifdeur heeft een maximale breedte van 1200mm. en kan zowel enkel als dubbel worden uitgevoerd. De deur rolt op 4 nylon wieltjes over een aluminium profiel. Dit profiel wordt gemonteerd aan dezelfde montagepunten aan de bovenzijde van de staander als waar ook het glas mee wordt gemonteerd. Aan het profiel wordt ter breedte van de doorgang een contra-profiel geplaatst om te voorkomen dat de deur van de rail geduwd kan worden. Bij een dubbele deur is het profiel in het midden van de doorgang uitgerust met een plafondsteun om doorbuigen te voorkomen.
N.B. op deze pagina's treft u maar een paar principe details aan van het Osso systeem. Een volledig overzicht van alle details met toelichting treft u aan in de technische brochure.
Osso technische details bouwkundige toepassing deuren
De Osso deuren kunnen ook in bouwkundige situaties worden toegepast. De maximale deurmaat is in dit geval 1200x3080mm.
• enkele of dubbele schuifdeur
• taatsdeur met of zonder vloerpot

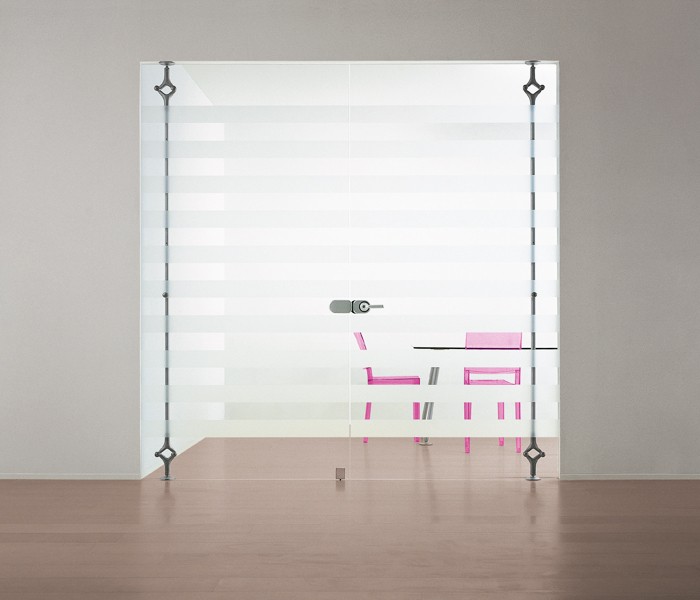

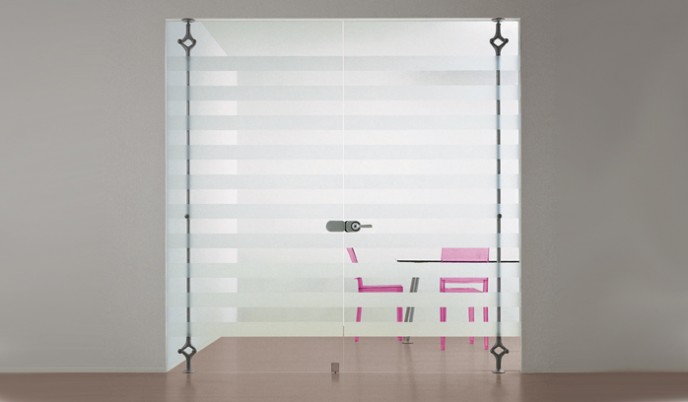

• dubbele taatsdeur een deur met deurgreep en een met vloersluiting
• dubbele taatsdeur met vloerpotten (opening naar binnen en naar buiten met vaste nul-stand)

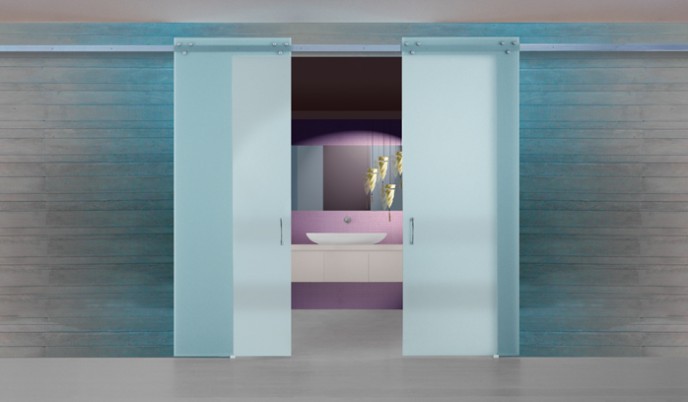

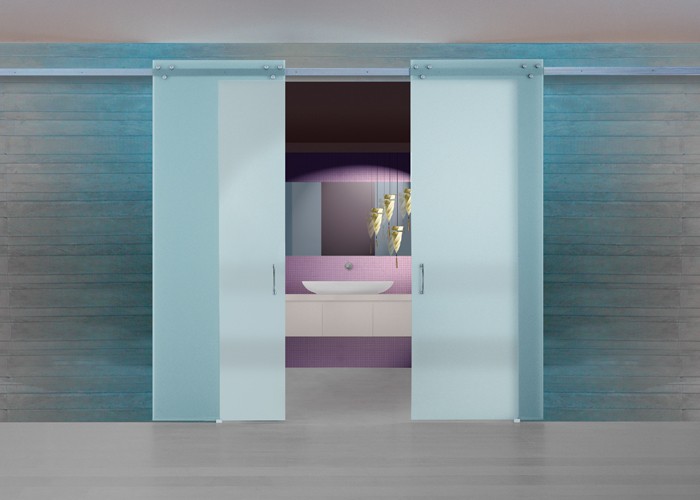

Dubbele schuifdeur

Enkele schuifdeur

Taatsdeur

N.B. op deze pagina's treft u maar een paar principe details aan van het Osso systeem. Een volledig overzicht van alle details met toelichting treft u aan in de technische brochure.

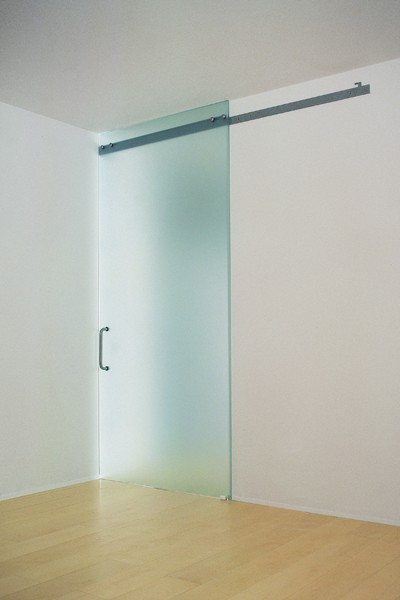

Osso technische details Schuifdeur in bouwkundige toepassing
Osso schuifdeuren toegepast in een bouwkundige situatie zorgen voor een zeer strakke en minimalistische uitstraling.
De deuren kunnen zowel enkel als dubbel worden toegepast, nishoog of plafondhoog.
Het deurpaneel hangt aan het bovenprofiel en schuift met behulp van nylon wieltjes. Op de vloer wordt een klein U-vormig blokje geplaatst om zwabberen van het deurpaneel te voorkomen.
N.B. op deze pagina's treft u maar een paar principe details aan van het Osso systeem. Een volledig overzicht van alle details met toelichting treft u aan in de technische brochure.

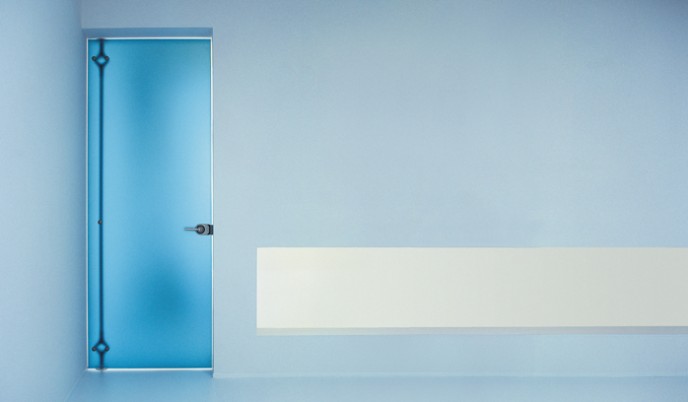

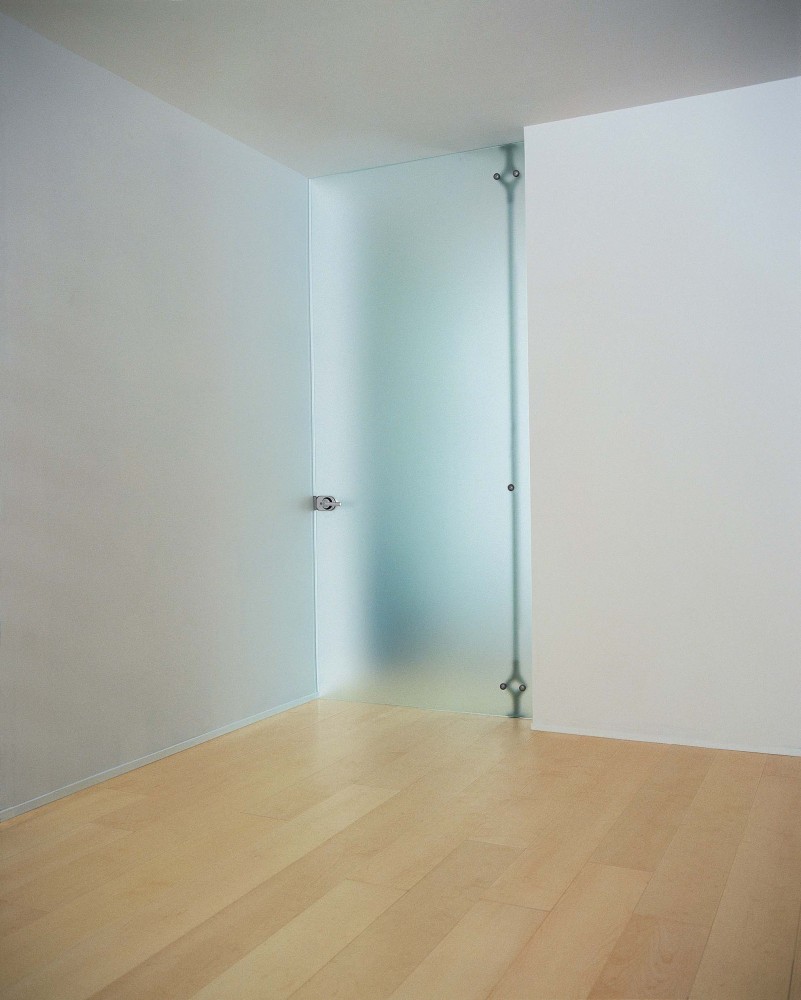

Osso technische details Taatsdeur in bouwkundige toepassing
De deurstaander is volledig op het glas gemonteerd en draait om zijn as. De deur draait open naar de staander zijde. Het is door toepassing van een vloerpot mogelijk om de deur 180 naar twee kanten te laten draaien. De vloerinbouwdiepte is 55mm. N.B. niet zonder meer toepasbaar met vloerverwarming.
N.B. op deze pagina's treft u maar een paar principe details aan van het Osso systeem. Een volledig overzicht van alle details met toelichting treft u aan in de technische brochure.

Als u op zoek bent naar een systeem met volwaardige akoestische eigenschappen dan is het Osso systeem helaas niet geschikt. De reden hiervoor is gelegen in het feit dat de glaspanelen van een Osso wand niet zijn gevat in aluminium profielen zoals bij de meeste systemen gebruikelijk is. Een Osso wand heeft rondom een "open" ruimte van 10-20mm. Ook tussen de glaspanelen is er een naad van enkele milimeters. Het moge duidelijk zijn dat langs deze openingen geluid zal lekken. Er zijn echter wel transparante siliconen strips leverbaar om deze openingen te dichten maar geluidsdicht zal Osso hiermee nooit worden en bovendien is het esthetisch gezien geen fraaie oplossing.

De geluidsreductie waarde van het bij Osso toegepaste 8mm. geharde glas is Rw 30 dB.

Hieronder staat een korte algemene beschrijving omtrent de bepaling van de akoestische isolatie:

Glas en akoestische isolatie
De akoestische isolatie verkregen door een constructie wordt weergegeven door een eenheid die het verschil tussen binnen- en buitengeluid bepaalt. De akoestische verzwakking wordt in een laboratorium gemeten en wordt weergegeven in de eenheid R. De gewogen verzwakkingseenheid Rw wordt berekend op basis van een vergelijking tussen de gemeten R-waarden (16 waarden voor 16 reeksen van 1/3 octaaf, van 100 tot 3150 Hz) en een referentiecurve. Die wordt zodanig uitgezet dat het gemiddelde van de overschrijding van de curve gemeten naar beneden toe lager is dan 2dB. De waarde die de aldus uitgezette curve aangeeft voor de frequentie van 500 Hz heet Rw en wordt uitgedrukt in dB.
De dB waarden die hier worden gegeven zijn laboratorium waarden voor het glas (figuur 1). Aangezien de akoestische isolatie wordt bepaald door het verschil tussen twee ruimtes mag het duidelijk zijn dat er meer factoren van invloed zijn dan alleen het glas. Ook de isolerende waarde van de constructie en de vloer en het plafond zijn van belang (figuur 2). Daarnaast zijn isolerende factoren in de ruimte van de ontvanger een extra factor van belang (figuur 3). Kortom het uiteindelijke resultaat is niet vooraf te geven en zal per situatie verschillen.
Meer informatie treft u aan op onze speciale Akoestiek pagina



Omschrijving

Materiaal

Toepassing

Naturel Aluminium Profielen en legborden
Zwart Aluminium Profielen en legborden
Wit Aluminium Profielen en legborden
Donker brons Aluminium Profielen en legborden
Licht brons Aluminium Profielen en legborden
Zand Aluminium Profielen en legborden
Licht grijs Aluminium Profielen en legborden
Chroom Aluminium Profielen en legborden
Zwart-grijs Aluminium Profielen en legborden
Zwart Gelakt hout Kasten en legborden
Wit Gelakt hout Kasten en legborden



Omschrijving

Materiaal

Toepassing

Beige Gelakt hout Kasten en legborden
Zacht grijs Gezuuretst glas Panelen
Zacht bruin Gezuuretst glas Panelen
Naturel Gezuuretst glas Panelen
Zacht grijs Reflecterend glas Panelen
Zacht bruin Reflecterend glas Panelen
Zwart Gelakt gelaagd glas Panelen
Wit Gelakt gelaagd glas Panelen
Ivoor Gelakt gelaagd glas Panelen
Aubergine Gelakt gelaagd glas Panelen
Dunas Gelakt gelaagd glas Panelen



Omschrijving

Materiaal

Toepassing

Peltrox Gelakt gelaagd glas Panelen
Auror Gelakt gelaagd glas Panelen
Grijs avio Gelakt gelaagd glas Panelen
Zacht grijs Gelakt gelaagd glas Panelen
Zacht bruin Gelakt gelaagd glas Panelen
Transparant Helder gelaagd glas Panelen
Inloopkast
Het Osso systeem is zeer geschikt om een volwaardige inloopkast te creëren. De deuren en het interieur kunnen worden uitgevoerd van hetzelfde systeem en dat is een uniek gegeven. Uiteraard kunt u ook alleen de kast gebruiken of deze met andere schuifdeuren combineren.
Wandmontage
De Osso staanders kunnen ook zonder glaspanelen worden toegepast en direct op een muur worden gemonteerd. Aan de staanders kunnen diverse legborden, accessoires en kasten worden gemonteerd.
Gebogen glas
Het Osso systeem is een van de systemen uit ons leveringsprogramma waarmee ook gebogen glazen wanden kunnen worden gecreëerd. De glaspanelen worden in een buigingsoven geleidelijk verwarmd tot juist boven de verwerkingstemperatuur (circa 600°C).
