SystemenPole
Pole lijkt wat constructie betreft heel erg op het Osso syteem maar heeft toch een geheel eigen uitstraling. De basis van het systeem is een aluminium staander die wordt geklemd tussen vloer en plafond. Aan de onder- en bovenzijde van de staander bevinden zich in totaal vier montage punten. Aan deze punten worden de hardglazen panelen gemonteerd. Aan de voorzijde van de staander bevindt zich een strip met boringen waaraan tal van accessoires zoals legborden en kasten kunnen worden gemonteerd. Dankzij deze toegevoegde functionaliteit is het Pole systeemveel meer dan alleen een wand. De toepassingsmogelijkheden zijn hierdoor zeer breed zowel in particuliere als zakelijke projecten.
Pole is leverbaar als:
• glaswand met of zonder deuren
• vrijstaande glaswand met of zonder deuren
• receptiebalie met of zonder loketfunctie
• taatsdeur de deuren kunnen ook bouwkundig worden toegepast
• wandkast met legborden en kasten zonder glaspanelen aan een muur gemonteerd
Pole technische details
Pole staanders en glaspanelen hebben een totale diepte van 87mm.
De standaard afstand tussen de staanders is 900mm. of 1350mm. De begin- en einpanelen zijn 80-100mm. breder. Van de gegeven standaard hartafstand tussen de staanders kan worden afgeweken behalve bij toepassing van kasten en accessoires uit het Pole programma. Deze zijn namelijk gebaseerd op een tussenmaat van 900mm. of 1350mm.
Pole staanders en glaspanelen hebben een totale diepte van 87mm.
De standaard afstand tussen de staanders is 900mm. of 1350mm. De begin- en einpanelen zijn 80-100mm. breder. Van de gegeven standaard hartafstand tussen de staanders kan worden afgeweken behalve bij toepassing van kasten en accessoires uit het Pole programma. Deze zijn namelijk gebaseerd op een tussenmaat van 900mm. of 1350mm.
N.B. op deze pagina's treft u maar een paar principe details aan van het Pole systeem. Een volledig overzicht van alle details met toelichting treft u aan in de technische brochure.
Pole technische details Draaideur
De deurstaander is volledig op het glas gemonteerd en draait om zijn as. De deur draait open naar de staander zijde. Het is door toepassing van een vloerpot mogelijk om de deur 180 naar twee kanten te laten draaien. De vloerinbouwdiepte is 55mm. N.B. niet zonder meer toepasbaar met vloerverwarming.
De deurstaander is volledig op het glas gemonteerd en draait om zijn as. De deur draait open naar de staander zijde. Het is door toepassing van een vloerpot mogelijk om de deur 180 naar twee kanten te laten draaien. De vloerinbouwdiepte is 55mm. N.B. niet zonder meer toepasbaar met vloerverwarming.
N.B. op deze pagina's treft u maar een paar principe details aan van het Pole systeem. Een volledig overzicht van alle details met toelichting treft u aan in de technische brochure.
Pole technische details Schuifdeur
De schuifdeur heeft een maximale breedte van 1200mm. en kan zowel enkel als dubbel worden uitgevoerd. De deur rolt op 4 nylon wieltjes over een aluminium profiel. Dit profiel wordt gemonteerd aan dezelfde montagepunten aan de bovenzijde van de staander als waar ook het glas mee wordt gemonteerd. Aan het profiel wordt ter breedte van de doorgang een conta-profiel geplaatst om te voorkomen dat de deur van de rail geduwd kan worden.
De schuifdeur heeft een maximale breedte van 1200mm. en kan zowel enkel als dubbel worden uitgevoerd. De deur rolt op 4 nylon wieltjes over een aluminium profiel. Dit profiel wordt gemonteerd aan dezelfde montagepunten aan de bovenzijde van de staander als waar ook het glas mee wordt gemonteerd. Aan het profiel wordt ter breedte van de doorgang een conta-profiel geplaatst om te voorkomen dat de deur van de rail geduwd kan worden.
N.B. op deze pagina's treft u maar een paar principe details aan van het Pole systeem. Een volledig overzicht van alle details met toelichting treft u aan in de technische brochure.
Pole technische details Vrijstaande wand
Met het Pole systeem is het mogelijk om een vrijstaande zelfdragende opstelling te creëeren.
Hierbij wordt er aan de bovenste montagepunten van de staanders een horizontaal aluminium profiel gemonteerd die alle staanders met elkaar verbind. De hiertoe verkregen constructie biedt alléén voldoende stijfheid in combinatie met een hoekverbinding van twee met elkaar verlijmde glaspanelen. De meest optimale constructie is een zogenaamde "box" opstelling met 4 wanden.
Met het Pole systeem is het mogelijk om een vrijstaande zelfdragende opstelling te creëeren.
Hierbij wordt er aan de bovenste montagepunten van de staanders een horizontaal aluminium profiel gemonteerd die alle staanders met elkaar verbind. De hiertoe verkregen constructie biedt alléén voldoende stijfheid in combinatie met een hoekverbinding van twee met elkaar verlijmde glaspanelen. De meest optimale constructie is een zogenaamde "box" opstelling met 4 wanden.
N.B. op deze pagina's treft u maar een paar principe details aan van het Pole systeem. Een volledig overzicht van alle details met toelichting treft u aan in de technische brochure.
Pole technische details Vrijstaande wand in box
In onderstaande tekeningen zijn de vele mogelijkheden van het Pole systeem duidelijk zichtbaar:
1 opstelling met vloer/plafondstaanders inclusief kasten en legborden en een vrijstaande balie.
2 vrijstaande opstelling met aan de voorzijde een balie met loketfunctie. Aan de achterzijde een kastwand.
3 vrijstaande "box"-opstelling met verlichting aan het horizontale bovenprofiel en aan de voorzijde een balie met loket.
4 vrijstaande opstelling met schuifdeur. In de tussenwand is een geïntegreerde kastwand opgenomen.
In onderstaande tekeningen zijn de vele mogelijkheden van het Pole systeem duidelijk zichtbaar:
1 opstelling met vloer/plafondstaanders inclusief kasten en legborden en een vrijstaande balie.
2 vrijstaande opstelling met aan de voorzijde een balie met loketfunctie. Aan de achterzijde een kastwand.
3 vrijstaande "box"-opstelling met verlichting aan het horizontale bovenprofiel en aan de voorzijde een balie met loket.
4 vrijstaande opstelling met schuifdeur. In de tussenwand is een geïntegreerde kastwand opgenomen.
N.B. op deze pagina's treft u maar een paar principe details aan van het Pole systeem. Een volledig overzicht van alle details met toelichting treft u aan in de technische brochure.

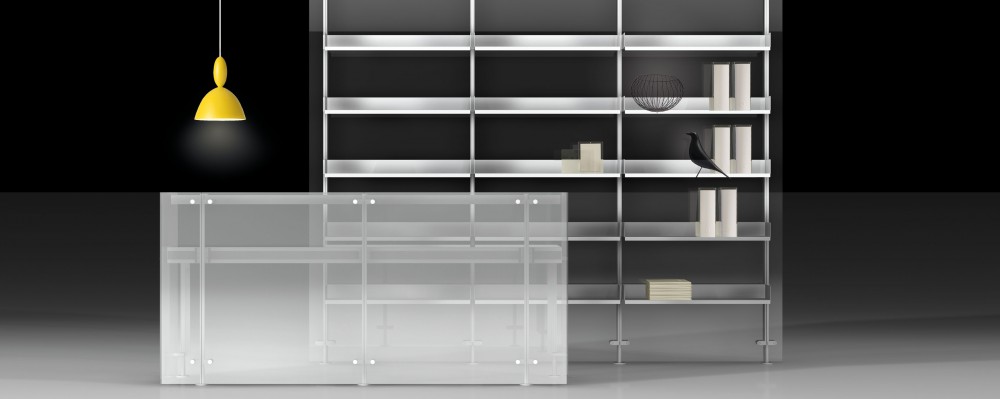

Pole technische details Balie van glas
De veelzijdigheid van het Pole systeem wordt nog eens onderstreept door het feit dat er een zeer compleet balie programma leverbaar is met dezelfde esthetische kenmerken als het wandenprogramma. Het "instap model" ziet u hieronder en wordt aangeduid als type "Pole Light". Verkrijgbaar in de volgende lengte maten: 135cm., 180cm. en 225cm. De diepte is in alle gevallen 80cm.
De veelzijdigheid van het Pole systeem wordt nog eens onderstreept door het feit dat er een zeer compleet balie programma leverbaar is met dezelfde esthetische kenmerken als het wandenprogramma. Het "instap model" ziet u hieronder en wordt aangeduid als type "Pole Light". Verkrijgbaar in de volgende lengte maten: 135cm., 180cm. en 225cm. De diepte is in alle gevallen 80cm.
N.B. op deze pagina's treft u maar een paar principe details aan van het Pole systeem. Een volledig overzicht van alle details met toelichting treft u aan in de technische brochure.
Pole technische details Balie van glas
Naast type "Pole Light" is er ook uitgebreidere en zwaardere versie leverbaar; "Pole Big" Deze balie's zijn zowel lineair, L-vormig als in U-vorm verkrijgbaar. Meer informatie treft u aan op de spciaal hieraan gewijde pagina "balie van glas".
Naast type "Pole Light" is er ook uitgebreidere en zwaardere versie leverbaar; "Pole Big" Deze balie's zijn zowel lineair, L-vormig als in U-vorm verkrijgbaar. Meer informatie treft u aan op de spciaal hieraan gewijde pagina "balie van glas".
N.B. op deze pagina's treft u maar een paar principe details aan van het Pole systeem. Een volledig overzicht van alle details met toelichting treft u aan in de technische brochure.
Als u op zoek bent naar een systeem met volwaardige akoestische eigenschappen dan is het Pole systeem helaas niet geschikt. De reden hiervoor is gelegen in het feit dat de glaspanelen van een Pole wand niet zijn gevat in aluminium profielen zoals bij de meeste systemen gebruikelijk is. Een Pole wand heeft rondom een "open" ruimte van 10-20mm. Ook tussen de glaspanelen is er een naad van enkele milimeters. Het moge duidelijk zijn dat langs deze openingen geluid zal lekken. Er zijn echter wel transparante siliconen strips leverbaar om deze openingen te dichten maar geluidsdicht zal Pole hiermee nooit worden en bovendien is het esthetisch gezien geen fraaie oplossing.
De geluidsreductie waarde van het bij Pole toegepaste 8mm. geharde glas is Rw 30 dB.
Hieronder staat een korte algemene beschrijving omtrent de bepaling van de akoestische isolatie:
Glas en akoestische isolatie
De akoestische isolatie verkregen door een constructie wordt weergegeven door een eenheid die het verschil tussen binnen- en buitengeluid bepaalt. De akoestische verzwakking wordt in een laboratorium gemeten en wordt weergegeven in de eenheid R. De gewogen verzwakkingseenheid Rw wordt berekend op basis van een vergelijking tussen de gemeten R-waarden (16 waarden voor 16 reeksen van 1/3 octaaf, van 100 tot 3150 Hz) en een referentiecurve. Die wordt zodanig uitgezet dat het gemiddelde van de overschrijding van de curve gemeten naar beneden toe lager is dan 2dB. De waarde die de aldus uitgezette curve aangeeft voor de frequentie van 500 Hz heet Rw en wordt uitgedrukt in dB.
De akoestische isolatie verkregen door een constructie wordt weergegeven door een eenheid die het verschil tussen binnen- en buitengeluid bepaalt. De akoestische verzwakking wordt in een laboratorium gemeten en wordt weergegeven in de eenheid R. De gewogen verzwakkingseenheid Rw wordt berekend op basis van een vergelijking tussen de gemeten R-waarden (16 waarden voor 16 reeksen van 1/3 octaaf, van 100 tot 3150 Hz) en een referentiecurve. Die wordt zodanig uitgezet dat het gemiddelde van de overschrijding van de curve gemeten naar beneden toe lager is dan 2dB. De waarde die de aldus uitgezette curve aangeeft voor de frequentie van 500 Hz heet Rw en wordt uitgedrukt in dB.
De dB waarden die hier worden gegeven zijn laboratorium waarden voor het glas (figuur 1). Aangezien de akoestische isolatie wordt bepaald door het verschil tussen twee ruimtes mag het duidelijk zijn dat er meer factoren van invloed zijn dan alleen het glas. Ook de isolerende waarde van de constructie en de vloer en het plafond zijn van belang (figuur 2). Daarnaast zijn isolerende factoren in de ruimte van de ontvanger een extra factor van belang (figuur 3). Kortom het uiteindelijke resultaat is niet vooraf te geven en zal per situatie verschillen.
Meer informatie treft u aan op onze speciale Akoestiek pagina|
|
Omschrijving |
Materiaal |
Toepassing |
 |
Naturel | Aluminium | Profielen en legborden |
 |
Zwart | Aluminium | Profielen en legborden |
 |
Wit | Aluminium | Profielen en legborden |
 |
Donker brons | Aluminium | Profielen en legborden |
 |
Licht brons | Aluminium | Profielen en legborden |
 |
Zand | Aluminium | Profielen en legborden |
 |
Licht grijs | Aluminium | Profielen en legborden |
 |
Chroom | Aluminium | Profielen en legborden |
 |
Zwart-grijs | Aluminium | Profielen en legborden |
|
Zwart | Gelakt hout | Kasten en legborden |
|
Wit | Gelakt hout | Kasten en legborden |
|
|
Omschrijving |
Materiaal |
Toepassing |
 |
Beige | Gelakt hout | Kasten en legborden |
 |
Zacht grijs | Gezuuretst glas | Panelen |
 |
Zacht bruin | Gezuuretst glas | Panelen |
|
Naturel | Gezuuretst glas | Panelen |
|
Zacht grijs | Reflecterend glas | Panelen |
|
Zacht bruin | Reflecterend glas | Panelen |
|
Zwart | Gelakt gelaagd glas | Panelen |
|
Wit | Gelakt gelaagd glas | Panelen |
 |
Ivoor | Gelakt gelaagd glas | Panelen |
 |
Aubergine | Gelakt gelaagd glas | Panelen |
 |
Dunas | Gelakt gelaagd glas | Panelen |
|
|
Omschrijving |
Materiaal |
Toepassing |
 |
Peltrox | Gelakt gelaagd glas | Panelen |
 |
Auror | Gelakt gelaagd glas | Panelen |
 |
Grijs avio | Gelakt gelaagd glas | Panelen |
|
Zacht grijs | Gelakt gelaagd glas | Panelen |
|
Zacht bruin | Gelakt gelaagd glas | Panelen |
 |
Transparant | Helder gelaagd glas | Panelen |
