WandenVrijstaand

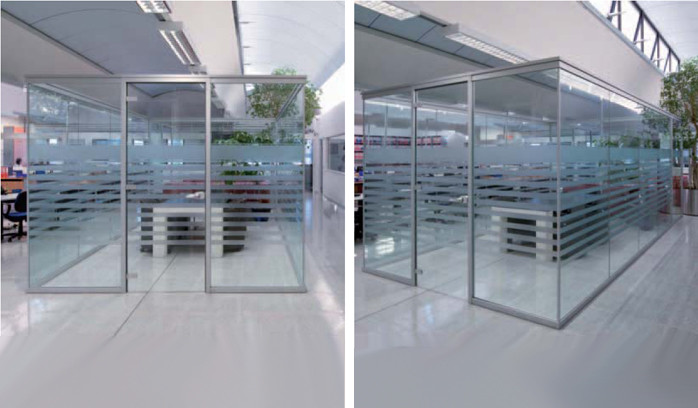

Een aantal van onze wandsystemen kan ook vrijstaand worden toegepast. Het belangrijkste verschil met de standaard toepassing is gelegen in het feit dat er hier van een ander bovenprofiel gebruik wordt gemaakt. Als het om een vierkante of rechthoekige opstelling gaat is het mogelijk om geheel vrijstaand te werken. Uiteraard worden er wel restircties gesteld aan de lengte van de wanden. Als het niet om een configuratie van 4 gekoppelde wanden gaat zijn er hoe dan ook mogelijkheden om vrijstaande wanden toe te passen maar dit zal per situatie dienen te worden beoordeeld.

Het belangrijkste kenmerk van een vrijstaande toepassing is het feit dat er geen constructie of verbinding is met een bouwkundig plafond of koof. De volgende systemen kunnen vrijstaand worden toegepast:

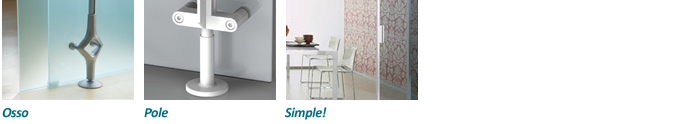

• Osso

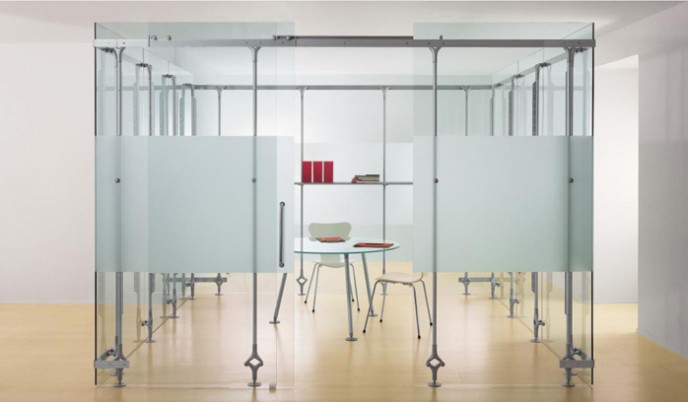

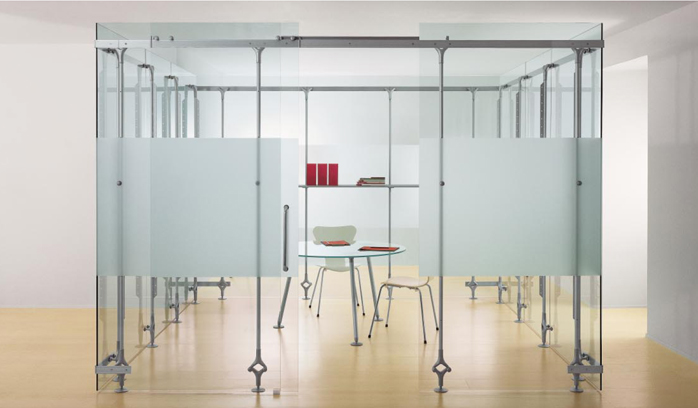

Heeft een paneeldikte van 8 mm. Osso is een wandsysteem met als basis een aluminium staander die wordt geklemd tussen vloer en plafond. Aan de gegoten aluminium schenkelvormige elementen die aan de onder en bovenzijde van de staander zijn opgenomen bevinden zich in totaal vier montage punten.Aan deze punten worden de hardglazen panelen gemonteerd.
Meer informatie over Osso


Pole
De gehard glazen panelen van Pole hebben eveneens een dikte van 8 mm. Pole lijkt wat constructie betreft heel erg op het Osso syteem maar heeft toch een heel eigen uitstraling. De basis van het systeem is een aluminium staander die wordt geklemd tussen vloer en plafond. Op een vergelijkbare mannier als bij Osso worden de panelen aan de staanders gemonteerd.
Meer informatie over Pole


• Simple
Heeft een paneeldikte van 8 mm. Simple is een wandsysteem met als basis een aluminium staander die wordt geklemd tussen vloer en plafond. Aan de gegoten aluminium schenkelvormige elementen die aan de onder en bovenzijde van de staander zijn opgenomen bevinden zich in totaal vier montage punten.Aan deze punten worden de hardglazen panelen gemonteerd.
Meer informatie over Simple!


Pole technische details Vrijstaande wand

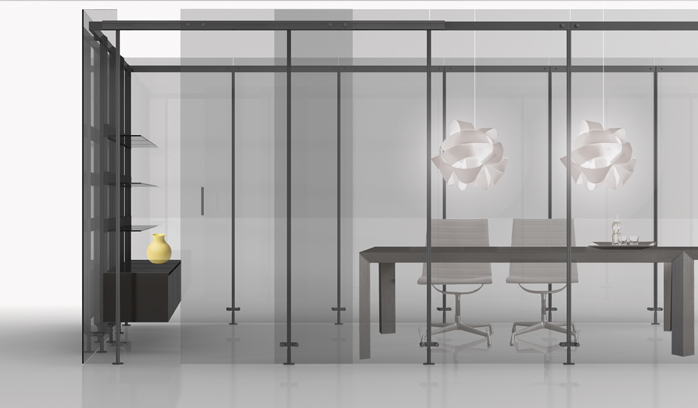

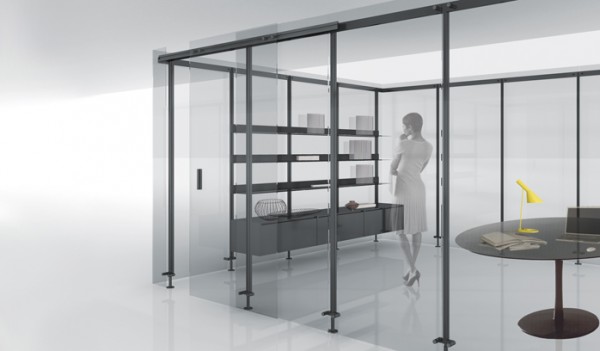

Met het Pole systeem is het mogelijk om een vrijstaande zelfdragende opstelling te creëeren.
Hierbij wordt er aan de bovenste montagepunten van de staanders een horizontaal aluminium profiel gemonteerd die alle staanders met elkaar verbind. De hiertoe verkregen constructie biedt alléén voldoende stijfheid in combinatie met een hoekverbinding van twee met elkaar verlijmde glaspanelen. De meest optimale constructie is een zogenaamde "box" opstelling met 4 wanden.
Pole technische details Vrijstaande wand in box
In onderstaande tekeningen zijn de vele mogelijkheden van het Pole systeem duidelijk zichtbaar:
1 opstelling met vloer/plafondstaanders inclusief kasten en legborden en een vrijstaande balie.
2 vrijstaande opstelling met aan de voorzijde een balie met loketfunctie. Aan de achterzijde een kastwand.
3 vrijstaande "box"-opstelling met verlichting aan het horizontale bovenprofiel en aan de voorzijde een balie met loket.
4 vrijstaande opstelling met schuifdeur. In de tussenwand is een geïntegreerde kastwand opgenomen.
Simple! technische details Vrijstaand
Dankzij een speciaal bovenprofiel is het mogelijk om het Simple! systeem is vrijstaand en zelfdragend toe te passen. Het is hierbij echter wel van belang dat de configuratie uit meerder gekoppelde wanden bestaat zoals de voorbeelden hieronder bij 3 laten zien. In het speciale constructieve bovenprofiel is het desgewenst ook mogelijk om verlichting t.b.v. indirecte verlichting in te bouwen.

Als u op zoek bent naar een systeem met volwaardige akoestische eigenschappen dan is het Osso systeem helaas niet geschikt. De reden hiervoor is gelegen in het feit dat de glaspanelen van een Osso wand niet zijn gevat in aluminium profielen zoals bij de meeste systemen gebruikelijk is. Een Osso wand heeft rondom een "open" ruimte van 10-20mm. Ook tussen de glaspanelen is er een naad van enkele milimeters. Het moge duidelijk zijn dat langs deze openingen geluid zal lekken. Er zijn echter wel transparante siliconen strips leverbaar om deze openingen te dichten maar geluidsdicht zal Osso hiermee nooit worden en bovendien is het esthetisch gezien geen fraaie oplossing.

De geluidsreductie waarde van het bij Osso toegepaste 8mm. geharde glas is Rw 30 dB.

Hieronder staat een korte algemene beschrijving omtrent de bepaling van de akoestische isolatie:

Glas en akoestische isolatie
De akoestische isolatie verkregen door een constructie wordt weergegeven door een eenheid die het verschil tussen binnen- en buitengeluid bepaalt. De akoestische verzwakking wordt in een laboratorium gemeten en wordt weergegeven in de eenheid R. De gewogen verzwakkingseenheid Rw wordt berekend op basis van een vergelijking tussen de gemeten R-waarden (16 waarden voor 16 reeksen van 1/3 octaaf, van 100 tot 3150 Hz) en een referentiecurve. Die wordt zodanig uitgezet dat het gemiddelde van de overschrijding van de curve gemeten naar beneden toe lager is dan 2dB. De waarde die de aldus uitgezette curve aangeeft voor de frequentie van 500 Hz heet Rw en wordt uitgedrukt in dB.
De dB waarden die hier worden gegeven zijn laboratorium waarden voor het glas (figuur 1). Aangezien de akoestische isolatie wordt bepaald door het verschil tussen twee ruimtes mag het duidelijk zijn dat er meer factoren van invloed zijn dan alleen het glas. Ook de isolerende waarde van de constructie en de vloer en het plafond zijn van belang (figuur 2). Daarnaast zijn isolerende factoren in de ruimte van de ontvanger een extra factor van belang (figuur 3). Kortom het uiteindelijke resultaat is niet vooraf te geven en zal per situatie verschillen.
Meer informatie treft u aan op onze speciale Akoestiek pagina
De hier getoonde deuren zijn afkomstig van verschillende fabrikanten waardoor er verschillen in uitvoering zijn. Onderstaand treft u per fabrikant de mogelijkheden aan:
Osso
De wanden van Osso zijn leverbaar in de volgende uitvoeringen...

Osso

Omschrijving

Materiaal

Toepassing

Naturel Aluminium Profielen
Zwart Aluminium Profielen
Wit Aluminium Profielen
Donker brons Aluminium Profielen
Licht brons Aluminium Profielen
Zand Aluminium Profielen
Licht grijs Aluminium Profielen
Chroom Aluminium Profielen
Zwart-grijs Aluminium Profielen

Osso

Omschrijving

Materiaal

Toepassing

Zacht grijs Gezuuretst glas Panelen
Zacht bruin Gezuuretst glas Panelen
Opaal wit Gezuuretst glas Panelen
Naturel Gezuuretst glas Panelen
Zacht grijs Reflecterend glas Panelen
Zacht bruin Reflecterend glas Panelen
Zwart Gelakt gelaagd glas Panelen
Wit Gelakt gelaagd glas Panelen
Ivoor Gelakt gelaagd glas Panelen
Dunas Gelakt gelaagd glas Panelen
Aubergine Gelakt gelaagd glas Panelen
Peltrox Gelakt gelaagd glas Panelen

Osso

Omschrijving

Materiaal

Toepassing

Auror Gelakt gelaagd glas Panelen
Grijs avio Gelakt gelaagd glas Panelen
Zacht grijs Gelakt gelaagd glas Panelen
Zacht bruin Gelakt gelaagd glas Panelen
Transparant Helder gelaagd glas Panelen



Pole
De wanden van Pole zijn leverbaar in de volgende uitvoeringen...

Pole

Omschrijving

Materiaal

Toepassing

Naturel Aluminium Profielen
Zwart Aluminium Profielen
Wit Aluminium Profielen

Pole

Omschrijving

Materiaal

Toepassing

Donker brons Aluminium Profielen
Licht brons Aluminium Profielen
Zand Aluminium Profielen
Licht grijs Aluminium Profielen
Chroom Aluminium Profielen
Zwart grijs Aluminium Profielen
Zacht grijs Helder gehard glas Panelen
Zacht bruin Helder gehard glas Panelen
Transparant Helder gehard glas Panelen
Zacht grijs Gezuuretst glas Panelen
Zacht bruin Gezuuretst glas Panelen
Naturel Gezuuretst glas Panelen

Pole

Omschrijving

Materiaal

Toepassing

Zacht grijs Reflecterend glas Panelen
Zacht bruin Reflecterend glas Panelen
Zwart Gelakt gelaagd glas Panelen
Wit Gelakt gelaagd glas Panelen
Grijs avio Gelakt gelaagd glas Panelen
Dunas Gelakt gelaagd glas Panelen
Aubergine Gelakt gelaagd glas Panelen
Peltrox Gelakt gelaagd glas Panelen
Auror Gelakt gelaagd glas Panelen
Ivoor Gelakt gelaagd glas Panelen
Transparant Helder gehard glas Panelen
Geel fluo Gelaagd glas Panelen

Pole

Omschrijving

Materiaal

Toepassing

Blauw elettrico Gelaagd glas Panelen
Grijs nebbia Gelaagd glas Panelen
Oranje mandarino Gelaagd glas Panelen
Rood scarlatto Gelaagd glas Panelen
Blauw ice Gelaagd glas Panelen
Groen persiano Gelaagd glas Panelen
Wit neve Gelaagd glas Panelen
Zwart profondo Gelaagd glas Panelen

Simple!

Omschrijving

Materiaal

Toepassing

Naturel Aluminium Profielen en legborden
Zwart Aluminium Profielen en legborden
Wit Aluminium Profielen en legborden
Donker brons Aluminium Profielen en legborden
Licht brons Aluminium Profielen en legborden
Zand Aluminium Profielen en legborden
Licht grijs Aluminium Profielen en legborden
Chroom Aluminium Profielen en legborden
Zwart-grijs Aluminium Profielen en legborden
Zwart Gelakt hout Kasten en legborden
Wit Gelakt hout Kasten en legborden

>

Simple!

Omschrijving

Materiaal

Toepassing

Beige Gelakt hout Kasten en legborden
Zacht grijs Gezuuretst glas Panelen
Zacht bruin Gezuuretst glas Panelen
Naturel Gezuuretst glas Panelen
Zacht grijs Reflecterend glas Panelen
Zacht bruin Reflecterend glas Panelen
Zwart Gelakt gelaagd glas Panelen
Wit Gelakt gelaagd glas Panelen
Ivoor Gelakt gelaagd glas Panelen
Dunas Gelakt gelaagd glas Panelen
Peltrox Gelakt gelaagd glas Panelen

Simple!

Omschrijving

Materiaal

Toepassing

Auror Gelakt gelaagd glas Panelen
Aubergine Gelakt gelaagd glas Panelen
Grijs avio Gelakt gelaagd glas Panelen
Zacht grijs Gelakt gelaagd glas Panelen
Zacht bruin Gelakt gelaagd glas Panelen
Transparant Helder gelaagd glas Panelen
Geel fluo Helder gelaagd glas Panelen
Blauw elettrico Helder gelaagd glas Panelen
